Lampu Taman Otomatis
1.
Tujuan [Kembali]
· Dapat
mengaplikasikan sensor LDR
· Dapat
menganalisis karakteristik sensor LDR
2.
Komponen [Kembali]
·
Resistor
Resistor berfungsi sebagai penghambat
arus listrik yang mengalir suatu rangkaian.
Cara menghitung nilai resistansi
resistor dengan gelang warna :
1. Masukan angka langsung dari kode
warna gelang pertama.
2. Masukan angka langsung dari kode
warna gelang kedua.
3. Masukan angka langsung dari kode
warna gelang ketiga.
4. Masukkan jumlah nol dari kode
warna gelang keempat atau pangkatkan angka tersebut dengan 10 (10^n) dan
dikalikan ke ketiga warna gelang tadi.
5. Gelang kelima ini merupakan nilai
toleransi dari resistor.
·
Sensor LDR
Fungsi LDR (Light Dependent
Resistor) adalah untuk menghantarkan arus listrik jika menerima sejumlah
intensitas cahaya (Kondisi Terang) dan menghambat arus listrik dalam kondisi
gelap. Naik turunnya nilai Hambatan akan sebanding dengan jumlah cahaya yang
diterimanya.
·
Transistor NPN MPS8098
·
LED
Sebagai indikator dalam rangkaian.
·
Baterai
Sebagai sumber tegangan. Sumber tegangan
yang digunakan pada rangkaian ini adalah 12V
3.
Dasar Teori [Kembali]
Sensor LDR
LDR (Light Dependent Resistor)
merupakan salah satu komponen resistor yang nilai resistansinya akan
berubah-ubah sesuai dengan intensitas cahaya yang mengenai sensor ini. LDR juga
dapat digunakan sebagai sensor cahaya. Perlu diketahui bahwa nilai resistansi
dari sensor ini sangat bergantung pada intensitas cahaya. Semakin banyak cahaya
yang mengenainya, maka akan semakin menurun nilai resistansinya. Sebaliknya
jika semakin sedikit cahaya yang mengenai sensor (gelap), maka nilai
hambatannya akan menjadi semakin besar sehingga arus listrik yang mengalir akan
terhambat.
Prinsip kerja LDR sangat sederhana
tak jauh berbeda dengan variable resistor pada umumnya. LDR dipasang pada
berbagai macam rangkaian elektronika dan dapat memutus dan menyambungkan aliran
listrik berdasarkan cahaya. Semakin banyak cahaya yang mengenai LDR maka nilai
resistansinya akan menurun, dan sebaliknya semakin sedikit cahaya yang mengenai
LDR maka nilai hambatannya akan semakin membesar.
Adapun spesifikasi atau
karakteristrik umum dari sensor cahaya LDR adalah sebagai berikut :
· Tegangan
maksimum (DC): 150V
· Konsumsi
arus maksimum: 100mW
· Tingkatan
Resistansi/Tahanan : 10Ω sampai 100KΩ
· Puncak
spektral: 540nm (ukuran gelombang cahaya)
· Waktu
Respon Sensor : 20ms – 30ms
· Suhu
operasi: -30° Celsius – 70° Celcius

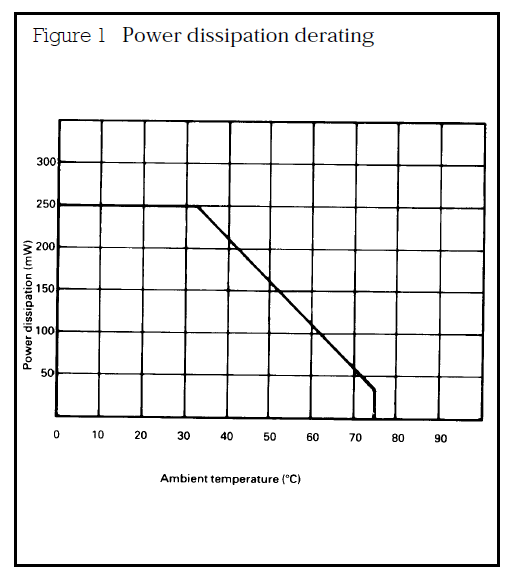

Grafik pada sensor LDR:
4.
Prosedur Percobaan [Kembali]
1. Siapkan alat dan bahan pada komponen yang tertera
2. Baca datasheet komponen sebelum merangkai rangkaian
3. Rangkailah rangkaian seperti pada gambar rangkaian
4. Berilah cahaya pada LDR dan lihat kondisi lampu
5. Tutup LDR hingga tidak ada cahaya yang bisa masuk ke LDR dan lihat kondisi lampu
6. Hitung nilai tegangan pada transistor dengan menggunakan voltmeter agar mengetahui transistor on atau off
5.
Gambar Rangkaian [Kembali]
Prinsip Kerja:
Seperti yang diketahui, Semakin banyak cahaya yang mengenai LDR contohnya pada siang hari, maka akan semakin menurun nilai resistansi pada LDR, dengan begitu arus tidak melewati LED sehingga menyebabkan lampu tidak hidup. Sebaliknya, jika banyak cahaya yang mengenai LDR sedikit seperti pada malam hari, nilai resistansi dari LDR akan semakin besar, maka arus akan lebih sedikit (terhambat oleh resistansinya) untuk melewati LDR, tetapi arus tersebut akan banyak melewati LED sehingga lampu pada LED hidup.
6.
Video Simulasi [Kembali]
7.
Link Download [Kembali]
