Soal Sensor Thermal [Kembali]
1. Apa
yang terjadi ketika NTC (RT1) pada rangkaian mendeteksi panas?
a.
Nilai hambatan pada NTC akan besar,
sehingga tak ada tegangan dan arus yang mengalir ke op amp dan relay pun mati.
b.
Nilai hambatan pada NTC akan kecil,
sehingga ada tegangan dan arus yang mengalir ke op amp dan relay pun hidup,
sehingga menjalankan motor.
c.
Nilai hambatan pada NTC akan besar,
d. Nilai hambatan pada NTC akan kecil,
2. Fungsi
U1:A pada rangkaian tersebut adalah sebagai…
a.
Komparator
b.
Inverting amplifier
c.
Non-inverting amplifier
d.
Differensiator
Soal Sensor Mekanis [Kembali]
1. Pada
op amp U2, jika tegangan yang masuk ke U2 adalah +1,73 volt. Maka, tegangan
keluaran dari U2 adalah…
a.
+5,19 volt
b.
+3,46 volt
c.
-3,46 volt
d.
-5,19 volt
2. Jika
kita menginginkan tengangan keluaran pada U3 sebesar 2x dari tegangan yang
masuk maka nilai resistor yang diganti adalah…
a.
R3 diganti menjadi 5k ohm
b.
R4 diganti menjadi 5k ohm
c.
R3 diganti menjadi 2k ohm
d.
R4 diganti menjadi 2k ohm
Soal Sensor Optik [Kembali]
1. Pada
rangkaian tersebut, apa yang terjadi ketika LDR terkena cahaya?
a.
Resistansi LDR berkurang, sehingga semua arus
dari R1 akan melewati LDR, dan kembali lagi ke baterai, dan lampu hidup.
b.
Resistansi LDR bertambah, sehingga semua
arus dari R1 menuju basis transistor yang akan membuat transistor Q1 menjadi ON,
dan lampumati.
c.
Resistansi LDR bertambah, sehingga arus
yang melewati LDR akan kecil dan banyak arus yang menuju base transistor Q1,
sehingga transistor ON, dan lampu hidup.
d.
Resistansi LDR berkurang sehingga arus
yang melewati LDR akan besar dan sedikit arus yang menuju base transistor Q1,
sehingga transistor OFF, dan lampu mati.
2. Apa
yang terjadi jika LDR dan R1 berpindah tempat?
a.
Lampu akan hidup ketika LDR terkena
cahaya
b.
Lampu akan mati ketika LDR terkena cahaya
c.
Lampu akan hidup ketika LDR tidak terkena
cahaya
d.
Rangkaian tidak berjalan.
Soal Sensor Fisika [Kembali]
1. LM35
pada rangkaian tersebut berfungsi sebagai…
a.
Pembanding tegangan pada op amp dengan
intensitas cahaya pada LDR 5
b.
Mengukur suhu agar pada saat suhu tinggi
masuk ke basis transistor, maka transistor akan on
c.
Mengukur suhu agar pada saat suhu rendah masuk
ke basis transistor, maka transistor akan on
d.
Mengalirkan arus untuk menggerakan motor
dan menghidupkan LED
2. Fungsi
semua op amp pada pada rangkaian tersebut adalah…
a.
Komparator
b.
Inverting amplifier
c.
Non inverting amplifier
d.
Differensiator
Soal Sensor Kimia [Kembali]

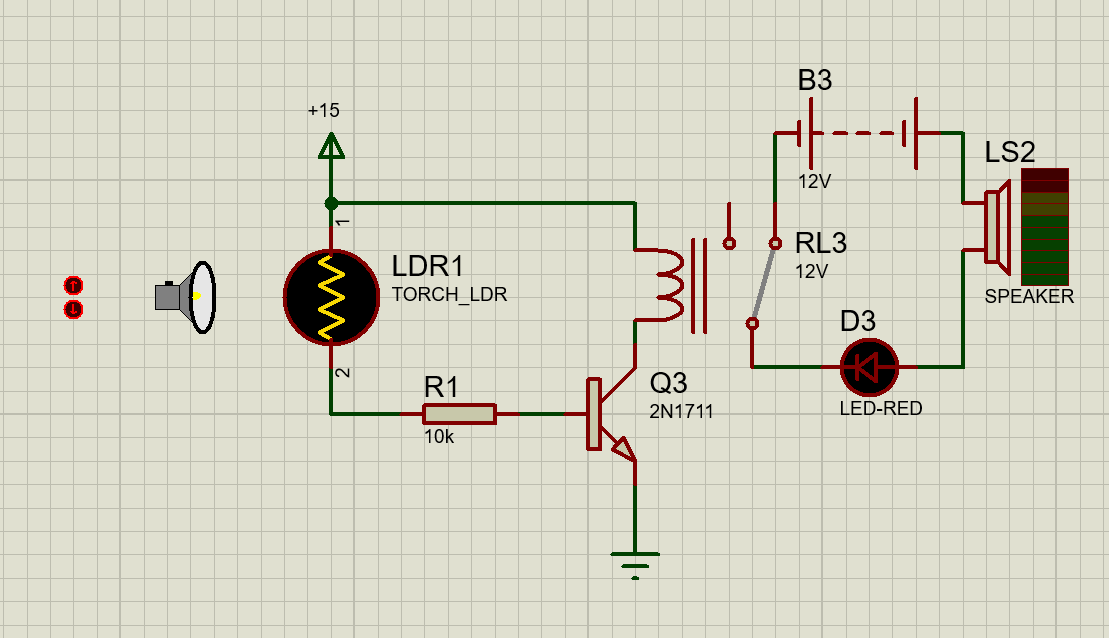

1. Kesalahan
dari rangkaian pendeteksi api ini adalah?
a.
LED dan speaker seharusnya dipasang seri
b. Pada output dari flame sensor
sebaiknya dipasang resistor agar tidak banyak arus yang masuk ke transistor
c.
Relay seharusnya dipasang di bawah kaki
emitor transistor
d.
Tidak ada yang salah dari rangkaian ini
2. Apa
yang salah dari rangkaian ini?
a.
LED dan speaker seharusnya dipasang parallel
b.
Rangkaian LDR seharusnya dibuat dengan
pembagi tegangan
c.
a dan b benar
d.
Tidak ada yang salah dari rangkaian ini
Aplikasi UAS sensor pribadi [Kembali]
1. Pada
rangkaian tersebut, jika LDR terkena cahaya, dan testpin pada PIR bernilai 0,
maka yang terjadi adalah
a.
Transistor Q7 dan Q5 ON, sehingga motor
berputar ke kanan, dan lampu hidup
b.
Transistor Q7 dan Q5 ON, sehingga motor
berputar ke kanan, dan lampu mati
c.
Transistor Q6 dan Q5 ON, sehingga
motor berputar ke kiri, dan lampu mati
d.
Transistor Q6 dan Q5 ON, sehingga motor
berputar ke kiri, dan lampu hidup
2. Pada
rangkaian tersebut, kedua lampu akan hidup ketika…
a.
LDR terkena cahaya, dan testpin pada PIR
bernilai 0
b.
LDR terkena cahaya, dan testpin pada PIR
bernilai 1
c.
LDR terkena tidak cahaya, dan testpin pada
PIR bernilai 0
d.
LDR terkena tidak cahaya, dan testpin
pada PIR bernilai 1
