Tugas Pendahuluan Modul 2 Up & Uc

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Rangkaian Simulasi

3. Flowchart

4. Listing program

5. Video Simulasi

6. Link Download

1. Kondisi [Kembali]

Kondisi yang digunakan pada Tugas Pendahuluan ini adalah Percobaan 2 kondisi 5 yaitu Bila suhu yang terbaca pada lcd menunnjukkan suhu > 30 derajat celsius maka buzzer akan berbunyi.



2. Rangkaian Simulasi [Kembali]

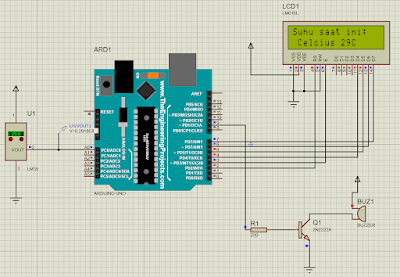

Suhu di bawah 30 derajat, buzzer tidak aktif





Suhu di atas 30 derajat, buzzer aktif



Prinsip kerja pada rangkaian ini adalah menginputkan nilai suhu dari LM35 ke arduino yang sudah diprogram agar dapat membaca nilai dari LM35, lalu dari arduino mengeluarkan output berupa tampilan dengan LCD. arduino juga di prorgam untuk mengeluarkan output dari pin tertentu ke buzzer, sehingga pada kondisi tertentu buzzer akan berbunyi. Pada percobaan kali ini kondisinya adalah jika suhu dari LM35 lebih dari 30 derajat celcius, maka buzzer akan berbunyi. untuk listing program bagaimana arduino dapat memprogram LM35, LCD, dan buzzer dapat dilihat dibawah.

3. Flowchart [Kembali]







4. Listing program [Kembali]


#include <LiquidCrystal.h> //include library LCD


int suhuC; //declare variables suhu


LiquidCrystal lcd(2, 3, 4, 5, 6, 7);
#define Buzzer 9
#define LM35 A0


void setup()
{
pinMode(9,OUTPUT);
pinMode(A0,INPUT);


}


void loop()
{
//suhuC = analogRead(LM35); //membaca nilai adc sensor
suhuC = analogRead(LM35) /2.04; //Mencari nilai Suhu
//Serial.print((byte)suhuC); //mengirimkan data ke serial komputer
lcd.begin(16, 2);
lcd.setCursor(0, 0);
lcd.print("Suhu saat ini: ");
lcd.setCursor(1, 1);
lcd.print("Celcius ");
//lcd.setCursor(10, 1);
lcd.print(suhuC); //menampilkan data suhu
//lcd.print("\xdf"); //menampilkan karakter derajat
lcd.print("C");
delay(100); //waktu tunggu 0,1 detik


if(suhuC>30) // kondisi jika suhu >30
  {
    digitalWrite(Buzzer,HIGH);// maka buzzer diberi logika 1 sehingga Buzzer berbunyi(aktif HIGH)
  }
  else // kondisi jika suhu >30
  {
    digitalWrite(Buzzer,LOW); // maka buzzer diberi logika 0 sehingga Buzzer mati (aktif LOW)
  }
}


5. Video Simulasi [Kembali]






6. Link Download [Kembali]
1. Video
2. File Rangkaian
3. Listing program
4. File HTML
